ساخت سوله

تعریف سوله ؟

ساخت سوله ، سوله ها به سازه ای فلزی است  که دارای سقف شیب دار هستند ،

و در مواردی چون  سالن ورزشی ، تعمیرگاه ، اسکلت ساختمان و انبارها به طور معمول مورد استفاده قرار می گیرد.

همانطور که می دانید ساخت سوله ها به دلیل کاربردهای صنعتی آن ها اندکی با سایر سازه ها متفاوت هستند .

یکی از تفاوت های سوله ها با سایر سازه ها می توان به شیب دار بودن قاب های مورد استفاده در سوله ها و نیز بزرگ تر بودن دهانه ها نسبت به سایر سازه ها اشاره کرد.

لازم به ذکر هست که برای ساخت سوله نمی توان از پروفیل های موجود در بازار استفاده نمود ،

چرا که ابعاد ستون ها و تیرها بزرگ تر می باشد و لذا بایستی از تیر ورق برای ساخت آن ها استفاده نمود.

در ساخت سوله ها محصولات شیروانی سوله از اهمیت زیادی برخوردار است.

برای پوشش دهی سوله ها از محصولاتی همچون ساندویچ پانل و پشم شیشه استفاده می گردد.

مشاوران ما همه روزه در خدمت شما هستند برای مشاوره رایگان با شماره  ۰۹۱۲۵۸۸۳۶۹۶تماس بگیرید

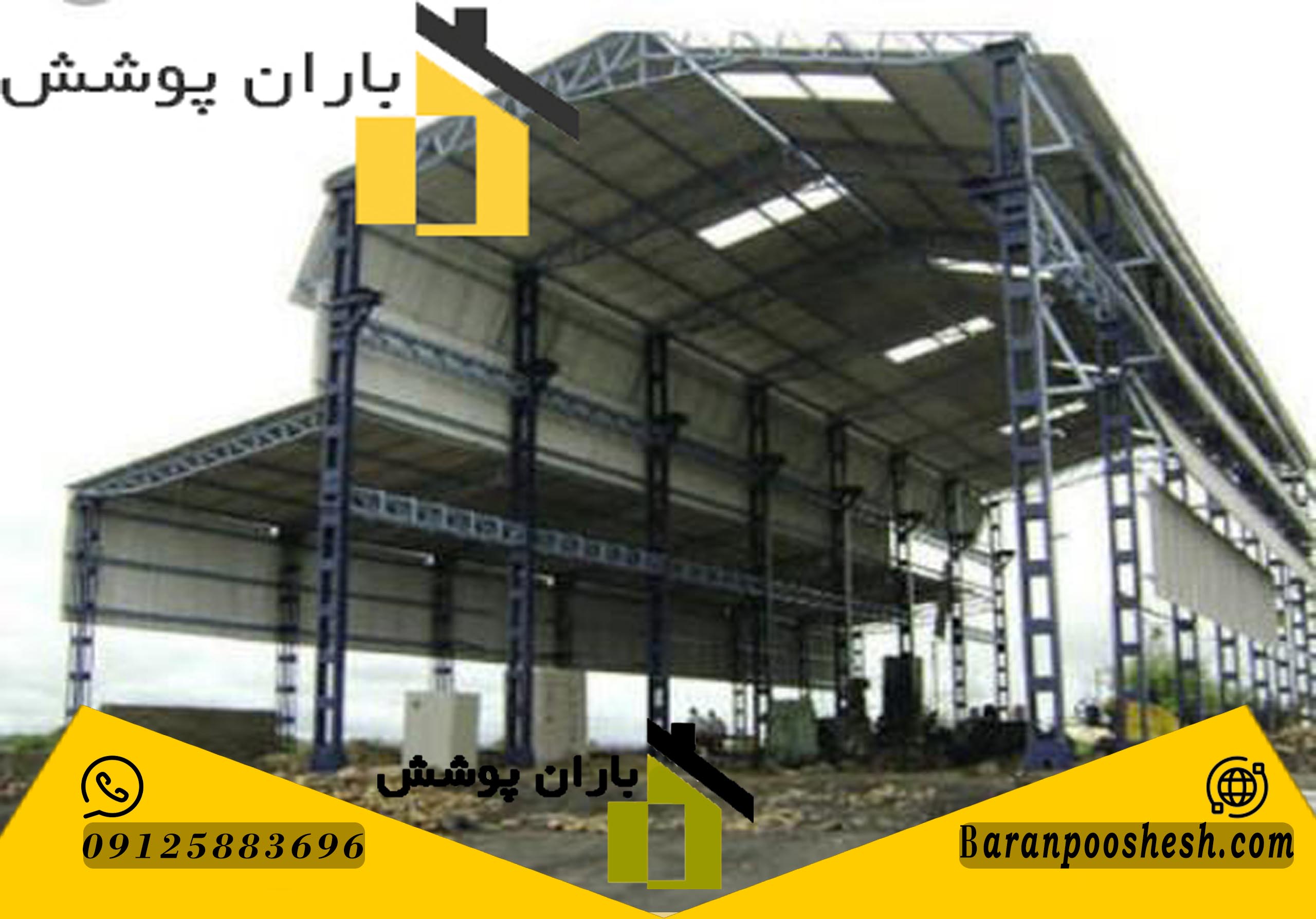

ساخت سوله

انواع سوله های صنعتی



سوله چند ضلعی

سوله قوسی

سوله تک دهانه به صورت ۸

سوله دو یا چند دهنه با ستون مشترک به صورت ۸۸ یا ۸۸۸ یا ۸۸۸۸



ساخت سوله

ساخت سوله ، به دو صورت اتصال قسمت های مختلف یک سوله معمولا توسط پیچ و مهره  ،

و یا از طریق جوش دادن صورت می گیرد .

تمامی قطعات سوله در کارخانه تولید شده و اتصالات آن ها نیز از نوع فلنجی می باشد.

به همین دلیل ساخت سوله ها تقریبا در حدود چند روز بیشتر طول نمی کشد.

ابعاد ظاهری دهنه های سالن های سوله مورد نیاز معمولا از ۱۰ متر تا ۲۰ متر با یک قاب ساده است ،

معمولا در صنایع به طور متوسط دهانه ۲۰ متر و ارتفاع ۶ متر می باشد.

شیروانی سوله



مشخصات اجزا سوله

اجزا قاب فلزی پیش ساخته شامل موارد زیر می باشد.

ستون ، رفتر والپست ، پرلیت یا تیر کرین ، میل مهار یا سگراد ، بولت ، اجزای بادبند شامل ، سقفی و دورتادور ، کف ستون ، قوطی ، تیر ، آب چکان تکیه گاه جرثقیل یا براکت مراحل اجرای پروژه هستند .

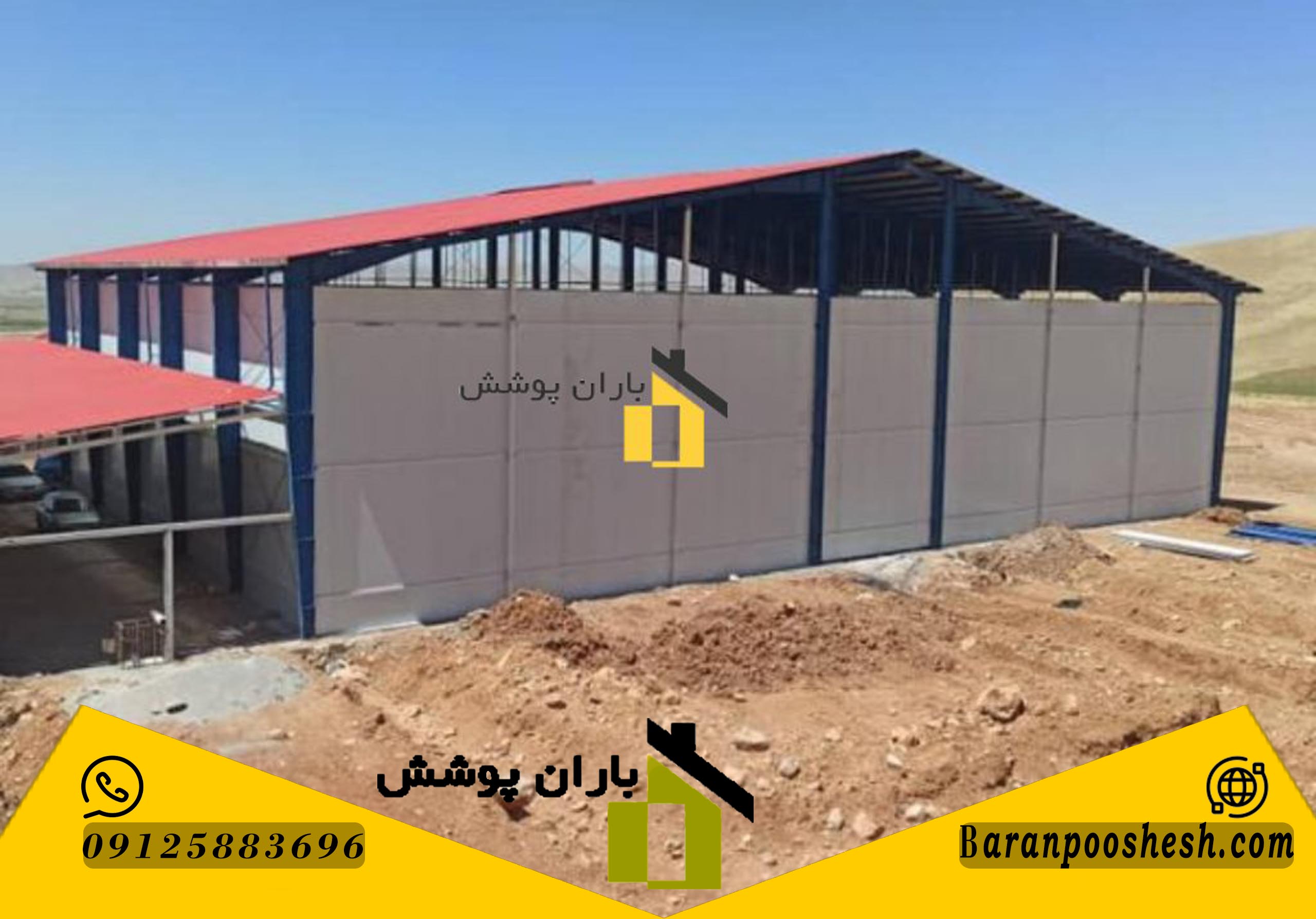

انواع پوشش سوله

پوشش سوله در صنعت به دو دسته کلی پوشش سازه فلزی و پوشش سقف و بدنه تقسیم می گردد.

پوشش بدنه به دو دسته پوشش داخلی و خارجی تقسیم می شود.

به طور کلی انواع پوشش سوله شامل

پوشش سوله با ساندویچ پانل

پوشش دیواره سوله با ساندویچ پانل

پوشش سوله با ورق گالوانیزه به همراه پشم شیشه و توری مرغی

پوشش سوله با ورق گالوانیزه به همراه پشم شیشه و کارتن پلاست هستند .

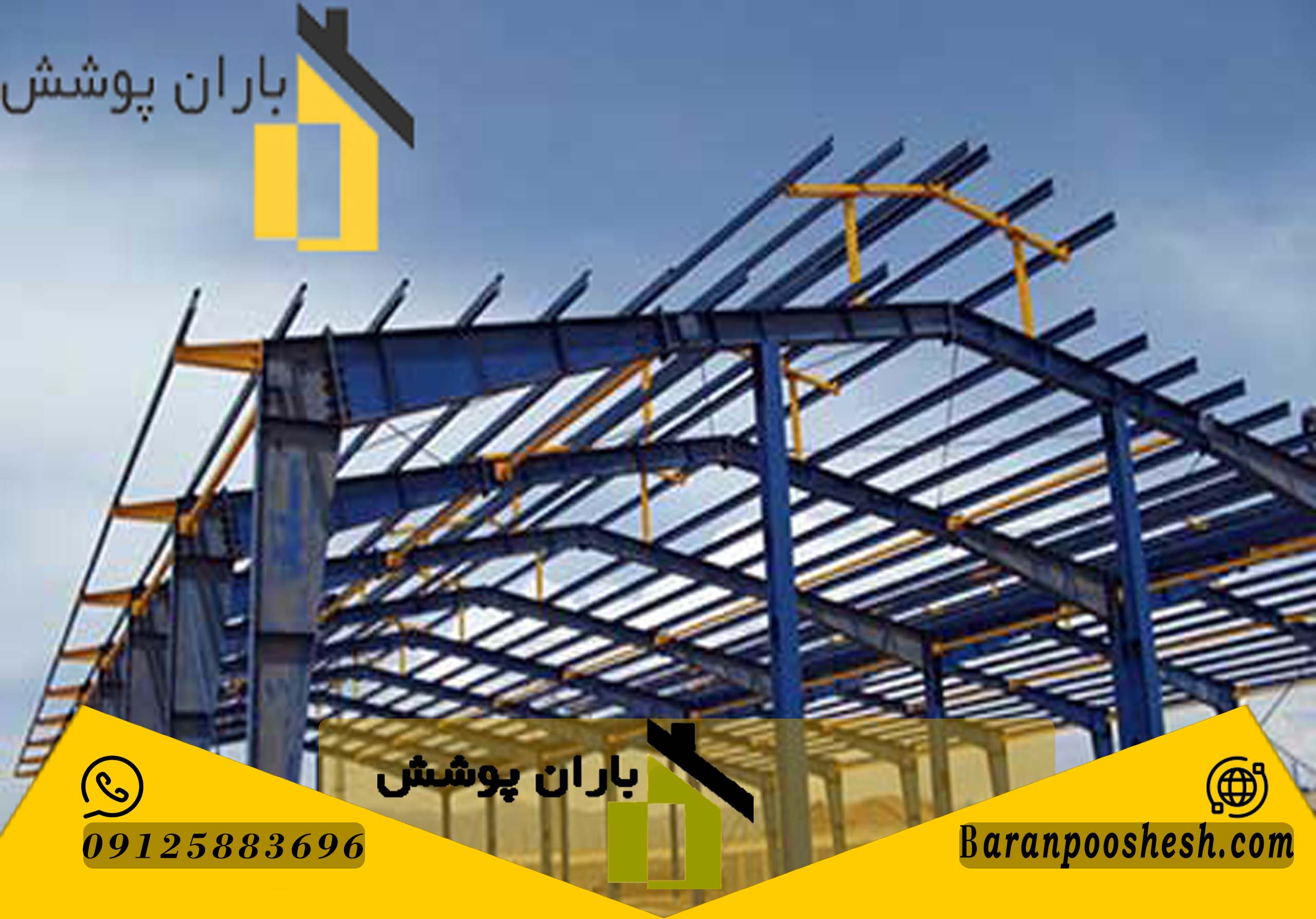

سوله

مواردی که در پوشش سوله باید رعایت گردد

در ایران معمولا برای ساخت سوله کاهش هزینه از اهمیت بالایی برخوردار است.

سرعت نصب سازه، کاهش زمان اجرا،

کاهش هزینه های اجرایی اعم از هزینه کارگرها و مصالح از موارد مهم به حساب می آید .

باید در نظر داشت عایق بندی سوله ها از نظر دما و سر و صدا حائز اهمیت است .

رطوبت و شرایط اقلیمی هم ممکن است باعث خوردگی بدنه سوله شود .

مشاوران ما همه روزه در خدمت شما هستند برای مشاوره رایگان با شماره  ۰۹۱۲۵۸۸۳۶۹۶تماس بگیرید



پوشش سوله با توجه به نوع کاربرد آن ها

همانطور که می دانید انتخاب نوع پوشش سوله با توجه به کاربرد نهایی سوله تعیین می گردد.

به طور مثال برای سوله های مورد استفاده در زمینه بهداشتی و مواد غذایی از پوشش سقف کارتن پلاست و ساندویچ پانل و یا عایق

ورق پوشش سوله استفاده می شود.

برای سوله های سردخانه ای پوشش سقف سوله بایستی حتما ساندویچ پانل باشد.

سوله هایی که بایستی به طور دائم مورد شست و شو قرار گیرد ،

مانند سوله های کشتارگاه و دامداری و مرغداری بهتر است از پوشش سقف کارتن پلاست و پشم شیشه و ورق استفاده شود.

برای سوله های کارگاهی و خشک پشم شیشه، توری مرغی همراه با ورق سینوسی استفاده می شود .

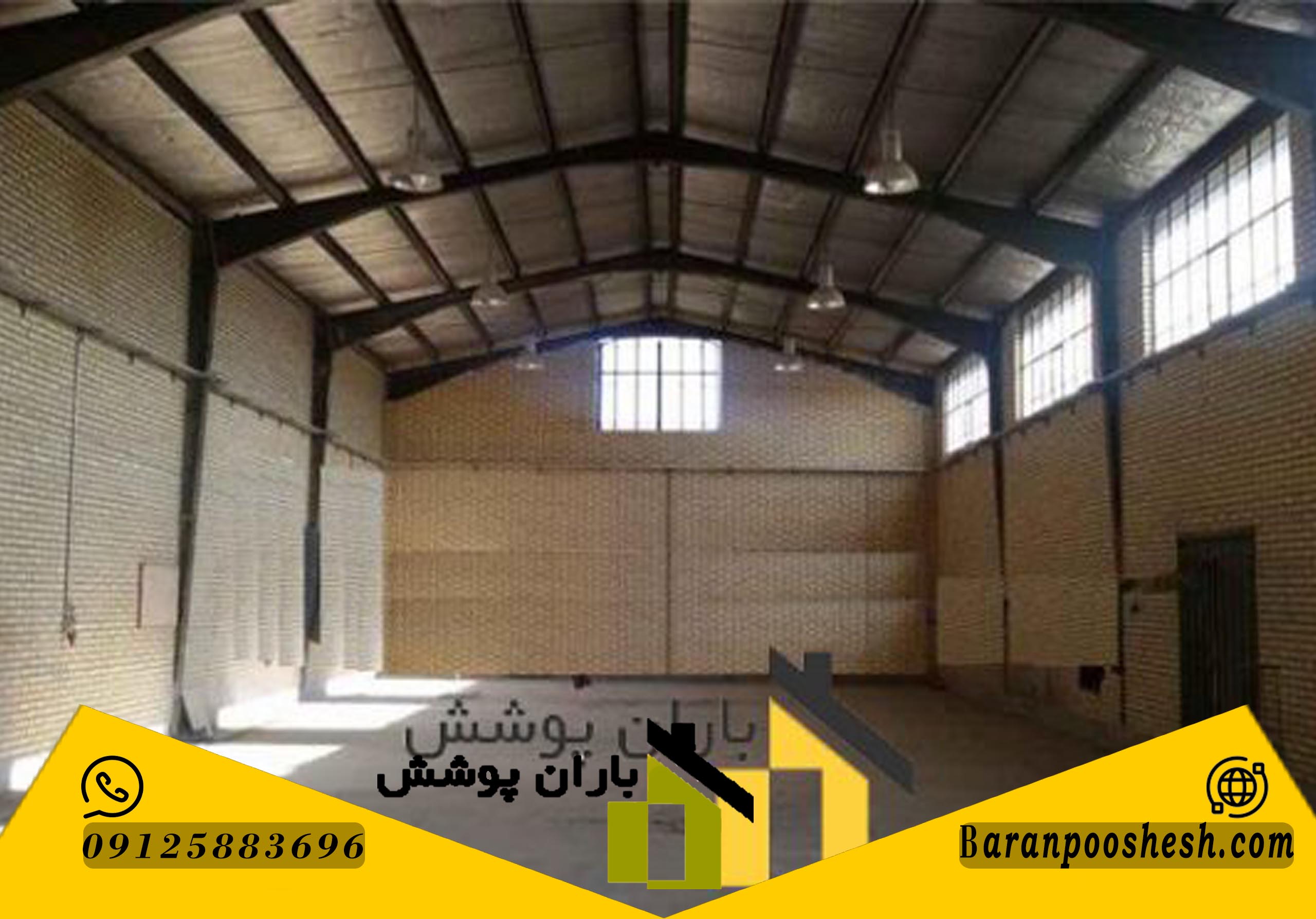

سوله

ساخت سوله چه مراحلی دارد



ساخت سوله باید با توجه به آیین نامه معتبر صورت گیرد ،

توجه نکردن به این آیین نامه ها می تواند هم هزینه زیادی رو به دوش سازنده بیاورد ،

هم مقاومت سازه را کم کند . باید برای ساخت سوله آیین نامه های زیر را در نظر بگیرید :



میزان بار برف و میزان باد منطقه

ارتفاع جانبی سوله

شیب مورد نظر سقف و ارتفاع تاج

طول دهانه عرض سوله

طول دهانه طولی و تعداد قاب های طولی

آیا جرثقیل متحرک در طراحی سوله در نظر گرفته شود یا خیر

پوشش سقف

نیروی زلزله در نظر گرفته شود

مقاومت خاک منطقه محاسبه شود



حالا با انستن این اطلاعات نقشه برداری کار را انجام میدهیم .



به خاطر داشته باشید ساخت سازه سوله نیازمند نیروهای متخصص جهت مونتاژ و رگلاژ و تنظیم قاب های سوله می باشد.

در ایران جهت بارگذاری سازه توسط دفتر تدوین و ترویج مقررات ملی ساختمان مبحثی ثبت شده است،

که در آن حداقل باری که در طراحی ساختمان و سازه ها باید مورد استفاده قرار گیرد تعیین شده است ،

که عبارتند از مرده، زنده، بار برف، بارهای ناشی از باد و زلزله و بارهای ناشی از فشار خاک و آب  .



بارهای مرده در ساخت سوله

بارهای مرده عبارتند از وزن اجزا دائمی ساختمان ها مانند تیر و ستون ها،

دیوارها، کف ها، بام، سقف، راه پله و همچنین تاسیسات و تجهیزات ثابت شامل وزن جرثقیل ثابت نیز در ردیف این بارها محسوب می شود.

برای محاسبه بارهای مرده ابتدا اجزای قسمت های مختلف تعیین می شود.

سپس با استفاده از مقدار و وزن هر جزء و یا وزن مخصوص و یا جرم مخصوص مواد که توسط توضیحات ششم مقررات ملی ساختمان مشخص شده است وزن هر قسمت تعیین می شود.



بار زنده در طراحی سوله



باره زنده ، شامل بارها غیر دائمی است که در حین استفاده از ساختمان و یا سایر سازه ها به آن وارد می شود و شامل بارهای حین ساخت و یا بارهای محیطی مانند بار باد بار برف و یار باران و یا بارهای مرده نمی شود.



بار زنده بام

باره زنده بام ، باری است که بر روی بام که توسط کارگران ،

تجهیزات و مصالح در حین انجام تعمیرات بر روی آن وارد شده است ،

و یا توسط اشیا متحرکی چون گلدان و یا لوازم تزئینی کوچک که ارتباطی با استفاده از ساختمان در طول عمر بهره برداری آن نداشته باشند، به آن اعمال شود.



بار باد در ساخت سوله چطور محاسبه می شود

بار باد ، ابتدا باید برای تعیین اثر باد باید باد را به صورت افقی در نظر بگیریم ،

و در امتداد محورهای اصلی ساختمان اعمال نماییم .

در ساخت اجزای سازه بار باد و بار زلزله به طور همزمان وارد نمی شود ،

بلکه هرکدام هرکدام که بزرگتر بود باید در نظر می گیریم.
